清水建設が靖国神社の「大灯籠」を免震化 笠石２６トンを据え付けて強度は６倍に

　東日本大震災で笠石がずれる被害が生じた靖国神社（東京都千代田区）の「大灯籠」を免震化する工事が、清水建設の施工で大詰めを迎えている。総重量２６tの笠石の下に免震層を設けるほか、台座部の鉄筋補強で灯籠全体の構造強度を６倍に引き上げる。１５日に南側の笠石の据え付けが完了、１６日には北側の残り１基を行う。震災から１年が経過し、３月末には１２m以上という高さ日本一の大灯籠が久々にお目見えする。

　靖国神社では震度５弱の揺れが襲った。大灯籠の笠石は長時間の揺れで波打つような状態となり、一部が欠け落ちる被害が出た。現在の工事長を務める谷敏光氏は同僚を連れ、その日のうちに損傷状態を確認。翌日には社内にプロジェクトチームをつくり、復旧の対策を練った。
　１９３５年に竣工した大灯籠は高さは１２・４m、基礎部径は７・２m。先端部の笠石は高さ３・１m、幅は３・５mで２６tの重さ。日本を代表する建築史家の伊東忠太が設計し、当時作成された設計図面や構造計算書も大切に保管されていた。
　図面では鉄骨心材で笠石が固定された記載があった。谷工事長は「電磁波レーダーや超音波の検査によって、実際には心材の上に載っていた状態であったため、長時間の揺れで波打つ現象が起きたことをつかんだ」と原因を明かし、その対策として新たに心材を設置した上で笠石との間に、免震層を組み入れるプランを採用した。

◇震度７でも大丈夫

　プロジェクトチームのメンバーで設計本部構造設計部４部の木村誠設計長は「頭が極端に重い構造であるため、長時間の揺れによって、軸部足元に引き倒す力が加わり、そこへの補強対策も必要と判断した」と説明する。具体的には台座を囲むように長さ３m強、径３８mmの鉄筋を８カ所打ち込む対策も講じた。高さ１２mもの灯籠を免震化するのは極めてまれで、装置はオイレス工業に滑り振り子形式を特注し、笠石下に３カ所据え付ける計画とした。

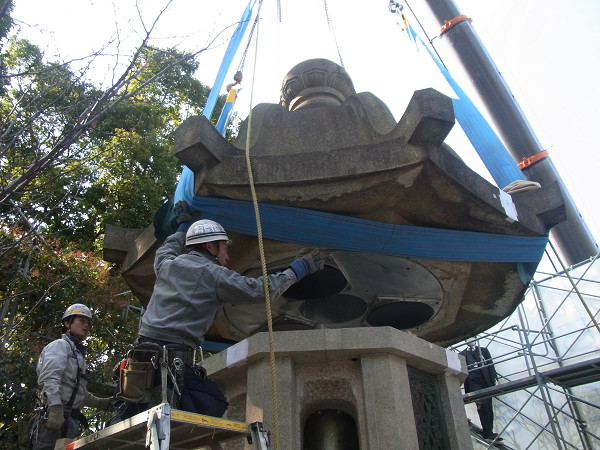

　同社によると、震度７程度の地震に遭遇しても灯籠の損壊や笠石の落下も防げる。設計周期は４秒で、震度５程度の揺れでは振り幅数cm、極めて大きい地震でも３０－４０cmとなり、揺れが収まった後は中心の位置に戻る。免震効果で揺れは１０分の１に低減、足元への負担は従来より３分の１に軽減され、「鉄筋補強も含めると、灯籠全体の構造強度は６倍に達する」（谷工事長）と試算。工事は３月２８日に完了予定。１５日に報道陣に公開された笠石の据え付け作業は微風の中で、１時間半程度で完了した。
